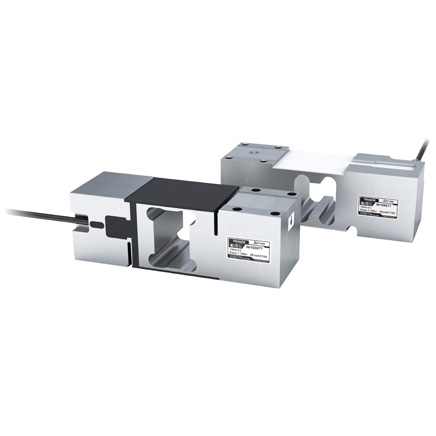

Тензодатчики типа «Single Point». Их особенность состоит в том, что на одном тензодатчике можно собрать платформенные весы. При этом не требуется узлов встройки, так как тензодатчик непосредственно крепится к раме основания и к платформе. Так как стоимость таких тензодатчиков невелика, то платформенные весы сделанные на них — самые дешевые.
Тензодатчики могут работать в отапливаемых и неотапливаемых помещениях.
Особенности:
- Конструкция упругого элемента обеспечивает низкую чувствительность к нагрузке вне центра весовой платформы
- Датчики изготовлены из материалов и комплектующих лучших мировых производителей
- Герметизация датчиков производится с помощью специальных герметиков
- При испытаниях датчиков используются уникальные методики
- Многоступенчатая система контроля качества тензодатчиков
- Гарантийный срок 12 мес.
Технические характеристики
|
Параметры датчика
|
Единицы измерения
|
Значения параметров
|
|||
|---|---|---|---|---|---|
| Модификация 1 | Модификация 2 | ||||
| Наибольший предел измерения (НПИ) | кг | 30, 50, 100, 200, 300, 500, 750 | 100, 200, 300 | ||
| Класс точности по ГОСТ 8.631-2013 | С3 | С1 | С3 | ||
| Число поверочных интервалов | 3000 | 1000 | 3000 | ||
| Минимальный поверочный интервал | НПИ / 7500 | НПИ / 5000 | НПИ / 10000 | ||
| Рабочий коэффициент передачи (РКП) | мВ/В | 2 ± 10% | |||
| Начальный коэффициент передачи (НКП) | % от РКП | ? ± 5 | < 2 | ||
| Комбинированная погрешность | % от РКП | ? ±0,0200 | ? ±0,0400 | ? ±0,0200 | |
| Ползучесть (30 мин.) | % от РКП | ? ±0,0166 | ? ±0,0490 | ? ±0,0250 | |
| Изменение НКП от температуры | % от РКП/°С | ? ±0,00187 | ? ±0,0028 | ? ±0,0014 | |
| Изменение РКП от температуры | % от РКП/°С | ? ±0,00100 | ? ±0,0022 | ? ±0,0011 | |
| Наибольшее напряжение питания постоянного тока | В | 12 | |||
| Сопротивление входное | Ом | 413 ±20 | 400 ±10 | ||
| Сопротивление выходное | Ом | 350 ±25 | 350 ±3 | ||
| Сопротивление изоляции | ГОм | ? 5 | ? 5 | ||
| Номинальный диапазон температур | °С | -20… +50 | |||
| Диапазон температур эксплуатации и хранения | °С | -50… +50 | |||
| Степень защиты по ГОСТ 14254 | IP67 | IP66 | |||
| Допустимая нагрузка | % от НПИ | 150 | 125 | ||
| Разрушающая нагрузка | % от НПИ | 300 | |||
| Материал датчика | Алюминиевый сплав | ||||
