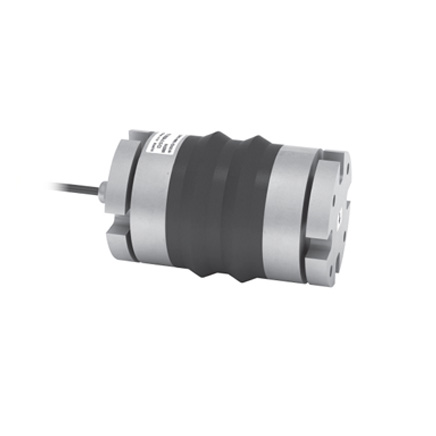

В настоящее время вместо тензодатчиков Т100А выпускаются тензодатчики Т24А, Т40А, Т60А, Т50, обладающие большей точностью и надежностью, а тензодатчики Т100А изготавливаются для поддержания ремонтного фонда.
Тензодатчики типа «Тензо-М». На одном тензодатчике можно изготовить платформенные весы.
Тензодатчики могут работать в отапливаемых и неотапливаемых помещениях.
Особенности:
- Материал упругого элемента: алюминиевый сплав
- Герметизация термо- и тензочувствительной схемы производится с помощью специальных герметиков и резиновых сильфонов
- Тензодатчики монтируются в ценре весов, напрямую прикручиваясь к основной и нагрузочной платформе
- Конструкция упругого элемента обеспечивает низкую чувствительность к нагрузке вне центра весовой платформы
- Используются уникальные методики при нормировании параметров и испытаниях
- Многоступенчатая система контроля качества тензодатчика
- Гарантийный срок 12 мес.
Технические характеристики
|
Параметры датчика
|
Единицы измерения
|
Значения параметров
|
||
|
Наибольший предел измерения (НПИ)
|
кг
|
100; 150; 300; 600
|
||
|
Класс точности по ГОСТ 8.631-2013
|
С1
|
C3
|
||
|
Число поверочных интервалов
|
1000
|
3000
|
||
|
Минимальный поверочный интервал
|
НПИ/5000
|
НПИ/10000
|
||
|
Рабочий коэффициент передачи (РКП)
|
мВ/В
|
1 ± 0,2
|
||
|
Начальный коэффициент передачи (НКП)
|
% от РКП
|
< 2
|
||
|
Комбинированная погрешность
|
% от РКП
|
? ± 0,040
|
? ± 0,025
|
|
|
Ползучесть (30 мин.)
|
% от РКП
|
? ± 0,049
|
? ± 0,025
|
|
|
Изменение НКП от температуры
|
% от РКП/°С
|
? ± 0,0028
|
? ± 0,0014
|
|
|
Изменение РКП от температуры
|
% от РКП/°С
|
? ± 0,0022
|
? ± 0,0011
|
|
|
Наибольшее напряжение питания постоянного тока
|
В
|
12
|
||
|
Сопротивление входное
|
Ом
|
400 ± 10
|
||
|
Сопротивление выходное
|
Ом
|
350 ± 1
|
||
|
Сопротивление изоляции
|
Г Ом
|
> 5
|
||
|
Диапазон термокомпенсации
|
°С
|
-10… +40
|
||
|
Рабочий диапазон температур
|
°С
|
-20… +50
|
||
|
Диапазон температур хранения
|
°С
|
-30… +60
|
||
|
Степень защиты по ГОСТ 14254
|
IP 67
|
|||
|
Допустимая перегрузка в течение не более 1 часа
|
% от НПИ
|
25
|
||
|
Разрушающая нагрузка
|
% от НПИ
|
300
|
||
|
Материал датчика
|
Алюминиевый сплав
|
|||
|
Масса датчика
|
кг
|
2,8
|
||
|
Длина кабеля
|
м
|
5
|
||
