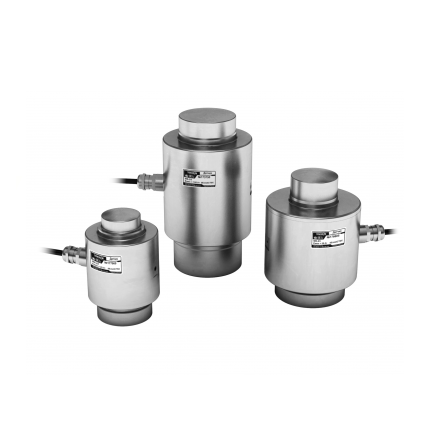

Тензодатчики сжатия типа колонна с плоским основанием. Благодаря конструктивным особенностям легко встраиваются в весоизмерительные системы, обеспечивают высокую надежность встройки, могут работать в любых условиях окружающей среды, имеют большой запас по перегрузочной способности.
Особенности:
- Тензодатчики легко встраиваются при монтаже весоизмерительной системы
- Датчики изготовлены из материалов и комплектующих лучших мировых производителей
- Герметизация тензо- и термочувствительной схем производится кожухом и мембранами из нержавеющей стали, прикрепленными к упругому элементу с помощью лазерной сварки
- Каждый датчик проходит проверку на герметичность гелиевым течеискателем
- Многоступенчатая система контроля качества тензодатчиков
- Потребителю тензодатчики поставляются подобранными для параллельного включения с угловой коррекцией в весах
- Гарантийный срок 4 года
Технические характеристики:
|
Параметры датчика
|
Единицы измерения
|
Значения параметров
|
|
|---|---|---|---|
| Наибольший предел измерения (НПИ) | т | 25, 50, 100 | |
| Класс точности по ГОСТ 8.631-2013 | D1 | ||
| Число поверочных интервалов | 1000 | ||
| Минимальный поверочный интервал | НПИ / 3000 | ||
| Рабочий коэффициент передачи (РКП) | мВ/В | 1,5 ± 0,010 | |
| Начальный коэффициент передачи (НКП) | % от РКП | < 3 | |
| Комбинированная погрешность | % от РКП | ? ±0,1 | |
| Ползучесть (30 мин.) | % от РКП | ? ±0,073 | |
| Изменение НКП от температуры | % от РКП/°С | ? ±0,0047 | |
| Изменение РКП от температуры | % от РКП/°С | ? ±0,0033 | |
| Наибольшее напряжение питания постоянного тока | В | 12 | |
| Сопротивление входное | Ом | 760 ±10 | |
| Сопротивление выходное | Ом | 700 ±1,5 | |
| Сопротивление изоляции | ГОм | ? 5 | |
| Номинальный диапазон температур | °С | -10… +40 | |
| Диапазон температур эксплуатации и хранения | °С | -50… +50 | |
| Степень защиты по ГОСТ 14254 | IP68 | ||
| Допустимая перегрузка в течение не более 1 часа | % от НПИ | 25 | |
| Разрушающая нагрузка | % от НПИ | 300 | |
| Материал датчика | Нержавеющая сталь | ||
