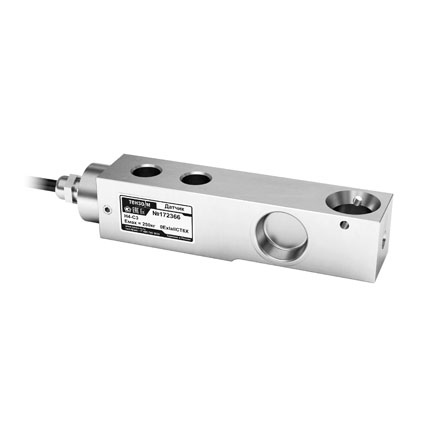

Тензодатчики балочного типа прямоугольной формы. Широко применяются в платформенных весах. Датчики имеют более низкую стоимость по сравнению с Т2 и Т4. Особенности конструкции тензодатчиков позволяют им работать в любых условиях окружающей среды, а также делают датчики нечувствительными к боковым силам.
Типоразмеры тензодатчиков Н4 охватывают широкий спектр нагрузок от 250кг до 20т.
Особенности:
- Тензодатчики данного типа невосприимчивы к боковым силам
- Датчики изготовлены из материалов и комплектующих лучших мировых производителей
- Герметизация тензодатчика осуществляется с помощью лазерной сварки
- Каждый датчик проходит проверку на герметичность гелиевым течеискателем
- При нормировании параметров датчика и испытаниях используются уникальные методики
- Многоступенчатая система контроля качества тензодатчиков
- Потребителю тензодатчики поставляются подобранными по группам для совместного использования в весах
- Гарантийный срок 4 года
Технические характеристики:
|
Параметры датчика
|
Единицы измерения
|
Значения параметров
|
||||||
|---|---|---|---|---|---|---|---|---|
| Наибольший предел измерения (НПИ) | кг | 250, 500, 1000 | 2000 | 5000, 10000, 20000 | ||||
| Класс точности по ГОСТ Р 8.631-2013 | С1 | C3 | С1 | C3 | С1 | С2 | C3 | |
| Число поверочных интервалов | 1000 | 3000 | 1000 | 3000 | 1000 | 2000 | 3000 | |
| Минимальный поверочный интервал | НПИ / 5000 | НПИ / 10000 | НПИ / 5000 | НПИ / 10000 | НПИ / 5000 | НПИ / 7500 | НПИ / 10000 | |
| Рабочий коэффициент передачи (РКП) | мВ/В | 2 ± 0,010 | 2 ± 0,002 | 2 ± 0,005 | 2 ± 0,002 | 2 ± 0,005 | 2 ± 0,005 | 2 ± 0,002 |
| Начальный коэффициент передачи (НКП) | % от РКП | < 3 | ||||||
| Комбинированная погрешность | % от РКП | ? ±0,040 | ? ±0,020 | ? ±0,040 | ? ±0,020 | ? ±0,040 | ? ±0,030 | ? ±0,020 |
| Ползучесть (30 мин.) | % от РКП | ? ±0,049 | ? ±0,025 | ? ±0,049 | ? ±0,025 | ? ±0,049 | ? ±0,025 | ? ±0,025 |
| Изменение НКП от температуры | % от РКП/°С | ? ±0,0028 | ? ±0,0014 | ? ±0,0028 | ? ±0,0014 | ? ±0,0028 | ? ±0,0021 | ? ±0,0014 |
| Изменение РКП от температуры | % от РКП/°С | ? ±0,0022 | ? ±0,0011 | ? ±0,0022 | ? ±0,0011 | ? ±0,0022 | ? ±0,0016 | ? ±0,0011 |
| Наибольшее напряжение питания постоянного тока | В | 12 | ||||||
| Сопротивление входное | Ом | 1100 ±15 | 380 ±15 | |||||
| Сопротивление выходное | Ом | 1000 ±1 | 350 ±1 | |||||
| Сопротивление изоляции | ГОм | ? 5 | ||||||
| Номинальный диапазон температур | °С | -30… +40 | -10… +40 | -30… +40 | -10… +40 | -30… +40 | -30… +40 | -10… +40 |
| Диапазон температур эксплуатации и хранения | °С | -50… +50 | ||||||
| Степень защиты по ГОСТ 14254 | IP68 | |||||||
| Допустимая перегрузка в течение не более 1 часа | % от НПИ | 25 | ||||||
| Разрушающая нагрузка | % от НПИ | 300 | ||||||
| Материал датчика | Нержавеющая сталь | |||||||
